Externe communicatie UNii en AlphaVision ML/XL
Externe communicatie UNii en AlphaVision ML/XL
Inbraakmeldsystemen zijn tegenwoordig via diverse kanalen met meerdere ‘ontvangers’ verbonden. Waar we vroeger alleen een PSTN verbinding hadden met de PAC zijn er nu verbindingen via IP en 4G naar zowel de PAC, app en clouddiensten.
Op deze pagina leggen wij de verschillende mogelijkheden uit voor de AlphaVision ML/XL en uiteraard de UNii. Hierin laten we doormelding naar de PAC via PSTN of AlphaCom XL buiten beschouwing.
UNii- primaire en secundaire verbindingen
De UNii is standaard voorzien van een IP aansluiting. De UNii kan ook voorzien worden van maximaal twee 4G modules.
De 4G modules kunnen gebruikt worden als primaire of secundaire (backup) verbinding.
Via IP en/of 4G kan gebruik gemaakt worden van:
- UNii online
- mySmartControl (app)
- PAC verbinding
- UNii manager (lokaal via IP)

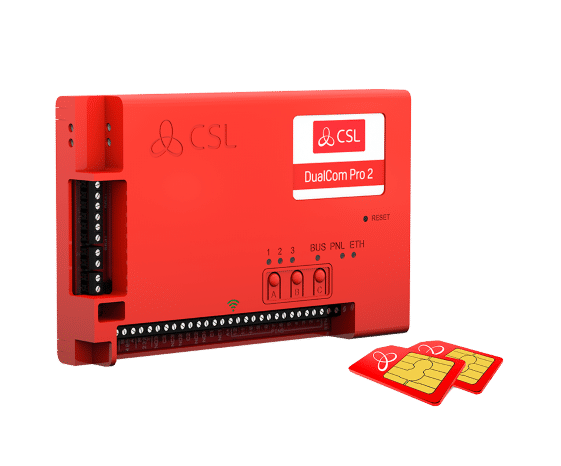

CSL DualCom Pro 2, de ideale oplossing voor het migreren van GPRS (2G) verbindingen.
Er is een enorme installed base van AlphaVision ML en XL systemen. Een deel hiervan maakt gebruik van een secundaire verbinding via GPRS. Op termijn zal dit netwerk worden uitgefaseerd. Voor een eenvoudige en betrouwbare migratie kunnen deze systemen aangesloten worden op de DualCom Pro 2 van CSL waarmee een gecertificeerde verbinding naar bijvoorbeeld de PAC in tact blijft.
Let op!
Voor de AlphaVision ML is firmware v5.08 nodig. Voor de AlphaVision XL is firmware v3.14 nodig.
Zie https://www.alphatronics.nl/downloads/inbraak/centrales-downloads voor de firmware versies.
Met de DualCom Pro 2 zijn de volgende configuraties mogelijk:

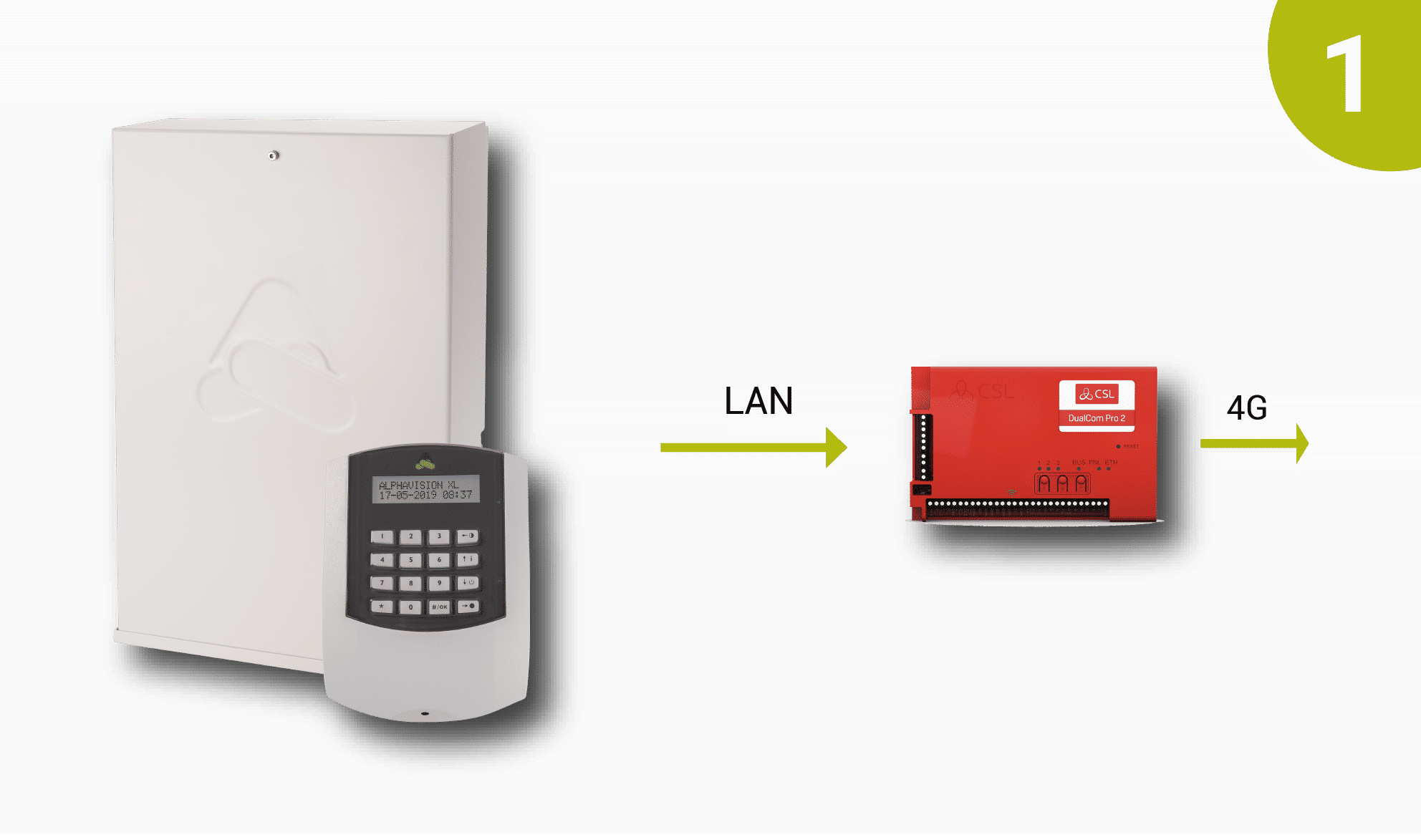

Configuratie 1 - directe verbinding via IP
De AlphaVision panelen zijn standaard voorzien van een IP aansluiting waarop de CSL module wordt aangesloten.
De CSL module, die wordt gevoed vanuit de ML/XL, zorgt voor de doormelding naar de PAC via 4G.
Let op: omdat de communicatie verloopt via de CSL module is er alleen sprake van een doormelding. Remote diensten zoals mySmartControl of AlphaTool kunnen in deze configuratie niet worden gebruikt.
Deze configuratie is ook toepasbaar met de UNii.
Configuratie 2 - verbinding via de router
De AlphaVision panelen zijn standaard voorzien van een IP aansluiting die op de router van de klant wordt aangesloten. Er is dus geen extra hardware nodig in de centrale.
De CSL module, die wordt gevoed vanuit de ML/XL, zorgt voor de doormelding naar de PAC via IP en/of 4G.
Omdat het paneel ook zelf op de router en dus internet is aangesloten blijven de volgende diensten beschikbaar:
- mySmartControl (app)
- Alphatronics app
- AlphaTool (remote)
Wij adviseren om de router aan te sluiten op een noodstroomvooziening (UPS).
Deze configuratie is ook toepasbaar met de UNii.
Configuratie 3 - verbinding via PSTN
Indien de ML/XL voorzien is of wordt van een PSTN module kan deze worden aangesloten op de CSL module. Hierdoor blijft de IP aansluiting van het paneel beschikbaar.
De CSL module, die wordt gevoed vanuit de ML/XL, zorgt voor de doormelding naar de PAC via IP en/of 4G.
Omdat het paneel ook zelf op het internet is aangesloten blijven de volgende diensten beschikbaar:
- mySmartControl (app)
- Alphatronics app
- AlphaTool (remote)
De volgende modules zijn beschikbaar:
- 006930, DigiAir Pro 2 – Single Path 4g module
- 006932, DigiAir Pro 2 – Single Path LAN module
- 006934, GradeShift Pro 2 – Dual Path LAN+4G module
- 006936, GradeShift Pro 2 – Dual Path 4G+4G module
Voor de actuele prijzen: klik hier om naar de webshop te gaan.
De AlphaVision ML en XL als ook de UNii werken met de DualCom Pro 2 Range op basis van SIA DC09. Hiervoor dient wel firmware 2.2.10 te worden gebruikt. Deze is beschikbaar via het CSL Live Portal.
Voor het Airtime abonnement worden door de meldkamer extra kosten in rekening gebracht.
